一、概述

　　气动调节/切断高温O型球阀(气动高温球阀)是由气动执行机构和高温O型球阀组成，它与定位器或电磁阀、气源处理元件配套使用，接受4-20mADC或24VDC控制信号，对管路中工艺介质作比例调节控制;高温O型球阀根据使用工况温度不同，可以选择不同阀座材料，对于高温<300℃的工况介质可以廁聚醚酮材料，对于≥300℃的工况介质可以选择金属对金属密封方式，球阀加工采用特殊工艺，满足高温工况要求，因此广泛应用在电力、化工、冶金、石油等领域。

　　二、特点

　　1、 高温球阀球体与密封座采用硬化处理技术;

　　对于温度≥300℃的使用场所，高温球阀采用金属对金属密封方式，球体采用多种先进硬化处理方式;包括超音速喷涂，镍基喷焊，硬质合金喷焊及采用高硬度陶瓷材料，球体和阀座处理后的硬度一般高达HRC70，最高可达HRC80。

　　2、 密封材料具有较高的结合强度，具有较好的耐摩擦、耐冲击性能;

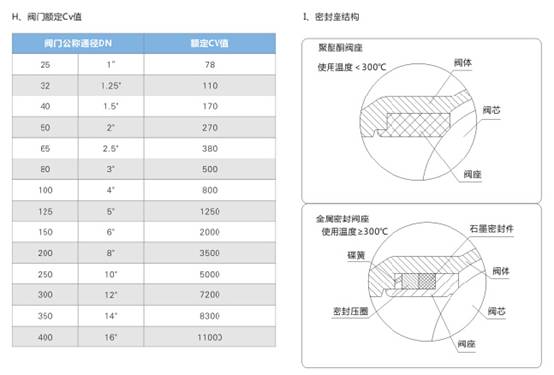

　　3、 金属密封座采用弹性密封结构设计，避免零件在高温条件下抱死，弹性元件有效吸收材料热涨引起位置变化及应力;

　　4、 高温球阀的密封性能优良，由于采用独特研磨技术，保证了球体表面的光洁度及圆度，同时密封座与球体在空间不同方位都配对研磨;

　　5、 产品适用在水、油、蒸汽、酸碱等腐蚀性介质或固定颗粒工况;

　　6、 材料具有耐磨性、耐高温、耐磨损的特点，因此阀门使用寿命较长;

　　7、 材料具有较小的摩擦系数，产品开关扭矩小，操作灵活，运行稳定。

　　三、应用

　　高温球阀应用工况：化工、炼油、电厂、造纸、热煤、熔碱、燃油蒸汽及饱和或过热蒸汽等。

　　四、型号编制

　　QG6D41F-16P50TK

　　编制说明：高温O型球阀，单作用执行机构，密封座材料PTFE，阀门公称通径DN50，阀门压力等级PN1.6MPa，阀体材料：CF8，阀门调节功能，气开式。

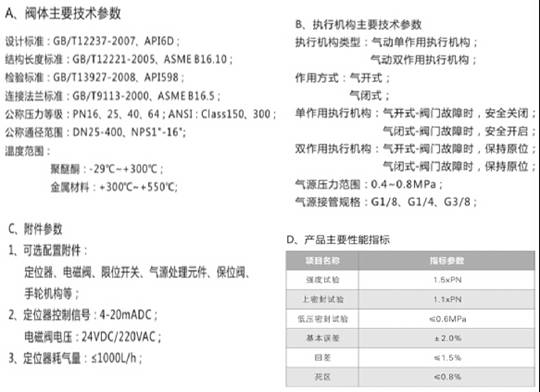

　　五、主要技术参数

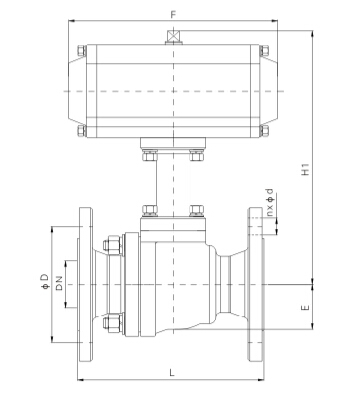

　　六、QG6S(D)41F气动调节/切断高温球阀外形尺寸

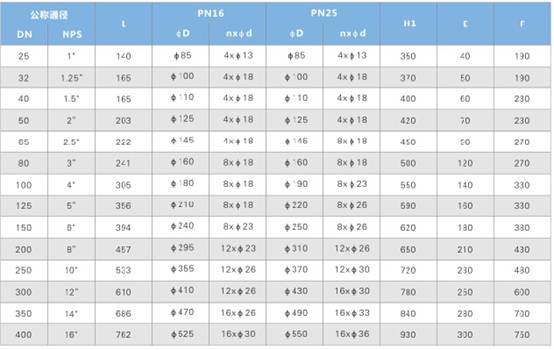

　　PN16和PN25气动O型切断球阀外形尺寸表





　　PN40和PN64 QG6S(D)41F气动O型切断球阀外形尺寸表



　　Class150和Class300 气动O型切断球阀外形尺寸表
