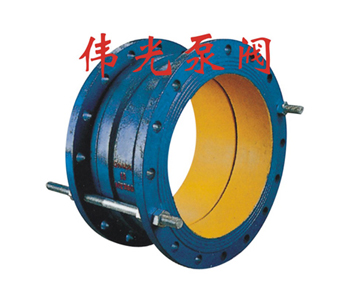

产品名称:TSX伸缩节
  • 地 址:浙江省温州市平阳县昆阳镇雅河西路
  • 邮 编:325400
  • 电 话:0577-63883000
一、产品介绍
伸缩节具有重量轻,安装方便、伸缩量大、结构简单、密封性能佳,它能有效的补偿管道热胀冷缩所产生的管道轴向位移动和地区沉降造成的管道位移和撕裂,特别使用于泵房、长距离管线等各种阀门的配套使用,使阀门装卸更方便、快捷。
二、标准与规范

制造标准

GB/T12465-1996

公称直径

100~3200

配管法兰

GB/T9112~9124-2010

公称压力

0.25~4.0MPa

质量保证

IOS90001

实验压力

密封

1.1×PN

试验与检验

GB/T12465-96  GB/T13927-2008

强度

1.5×PN

三、伸缩节外形连接尺寸

DN

0.6MPa

1.0MPa

D

D1

D2

B

f

n×Φd

Lmax

Lmin

D

D1

D2

B

f

n×Φd

Lmax

Lmin

300

440

395

363

26

4

12×Φ23

330

270

445

400

370

26

4

12×Φ23

330

270

400

540

495

463

32

4

16×Φ23

330

270

565

515

480

32

4

16×Φ28

330

270

500

645

600

568

34

4

20×Φ23

330

270

670

620

582

34

4

20×Φ28

330

270

600

755

705

667

35

5

20×Φ28

370

310

780

725

682

35

5

20×Φ31

370

310

700

860

810

772

35

5

24×Φ28

370

310

895

840

794

35

5

24×Φ31

370

310

800

975

920

878

40

5

24×Φ31

410

350

1015

950

901

40

5

24×Φ34

410

350

900

1075

1020

978

40

5

24×Φ31

410

350

1115

1050

1001

40

5

28×Φ34

410

350

1000

1175

1120

1078

42

5

28×Φ31

410

350

1230

1160

1112

42

5

28×Φ37

410

350

1200

1405

1340

1295

45

5

32×Φ34

450

390

1455

1380

1328

45

5

32×Φ40

450

390

1400

1630

1560

1510

46

5

36×Φ37

450

390

1675

1590

1530

46

5

36×Φ43

450

390

1600

1830

1760

1710

50

5

40×Φ37

450

390

1915

1820

1750

50

5

40×Φ49

450

390

1800

2045

1970

1918

52

5

44×Φ40

480

410

2115

2020

1950

52

5

44×Φ49

480

410

2000

2265

2180

2125

40

5

48×Φ43

480

410

2325

2230

2150

54

5

48×Φ49

480

410

2200

2475

2390

2335

42

6

52×Φ43

480

410

2550

2440

2370

58

5

52×Φ56

480

410

2400

2685

2600

2545

45

6

56×Φ43

510

450

2760

2650

2570

65

6

56×Φ56

510

450

2600

2905

2810

2750

46

6

60×Φ49

510

450

















2800

3115

3020

2960

48

6

64×Φ49

510

450

















3000

3315

3220

3160

50

6

68×Φ49

550

490

















3200

3525

3430

3370

54

6

72×Φ49

550

490

















DN

2.5MPa

4.0MPa

D

D1

D2

B

f

n×Φd

Lmax

Lmin

D

D1

D2

Y

B

f

n×Φd

Lmax

Lmin

300

460

410

375

26

4

12×Φ27

330

270

460

410

375

26

4

4

16×Φ31

350

290

400

580

525

480

32

4

16×Φ31

330

270

580

525

480

32

4

4

16×Φ37

350

290

500

715

650

609

34

4

20×Φ34

330

270

715

650

609

34

4

4

20×Φ37

350

290

600

840

770

720

35

5

20×Φ37

370

310

840

770

720

35

5

5

20×Φ40

410

350

700

910

840

794

35

5

24×Φ37

370

310

910

840

794

35

5

5

24×Φ43

410

350

800

1025

950

901

40

5

24×Φ40

410

350

1025

950

901

40

5

5

24×Φ49

450

390

900

1125

1050

1001

40

5

28×Φ40

410

350

1125

1050

1001

40

5

5

28×Φ49

450

390

1000

1255

1170

1112

42

5

28×Φ43

410

350

1255

1170

1112

42

5

5

28×Φ56

450

390

1200

1485

1390

1328

45

5

32×Φ49

450

390

1485

1390

1328

45

5

5

32×Φ56

490

430

1400

1685

1590

1530

54

5

36×Φ49

450

390

1685

1590

1530

54

5

5

36×Φ62

490

430

1600

1930

1820

1750

56

5

40×Φ56

450

390

1930

1820

1750

56

5

5

40×Φ62

490

430

1800

2130

2020

1950

60

5

44×Φ56

480

410

2130

2020

1950

60

5

5

44×Φ70

530

470
