FS耐腐蚀离心泵
一、FS产品概述 :

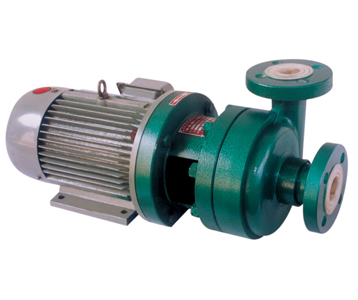

FS型全塑耐腐直联式离心泵,其叶轮、泵体、泵盖及支架均采用整体模压工程塑料:增强聚丙烯FRPP、超高分子量聚乙烯UHMW-PE、聚偏氟乙丙烯PVDF,以适合不同工况及类型的用户需求。泵体托架也采用整体模压工程塑料,以达到内外耐腐蚀的要求。

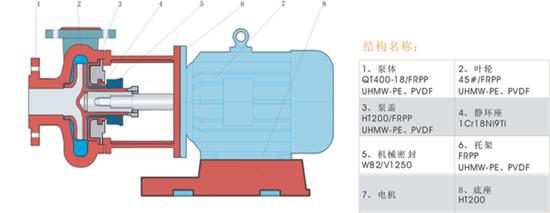

Fs型全塑耐腐直联式离心泵为直联式结构,由泵体及托架与电机联接。托架支撑泵体,叶轮轴采用莫氏锥度方式直接与电机轴相联,以吊杆拉紧传递扭矩,能有效保证轴心于叶轮的同轴度,降低径向跳动。电动机的底脚作为泵的安装底座,减少了泵的重量。
FS型全塑耐腐直联式离心泵与IH泵的区别是省去了托架,底座等。该系列泵具有结构紧凑、合理、零部件少、体积小、重量轻、装拆和维修方便等优点。
FS型全塑耐腐直联式离心泵的轴封采用单端面多弹簧的外装机封,静环座为炭化硅,动环为聚四氟乙烯(F4)填充碳纤维的形式。
二、FS结构特点:
全塑结构(含托架)、机械密封、电机取代底座、实用方便、经济型。
三、FS适用范围:
适用温度:FRPP:-20℃~80℃、UHMW-PE:-20℃~80℃、PVDF:-30℃~100℃
适用介质:多种浓度硫酸、盐酸、硝酸、醋酸、磷酸、硫酸铵、氢氟酸和碱液、有机溶剂、氧化剂等化学介质。
适用行业:石油化工、氯碱、化肥、染料、试剂、农药、制药、电镀、环保等工业部门输送腐蚀性介质的化工节能泵。
四、性能参数
型 号 |
流量 |
扬程 |
效率 |
气蚀余量 |
转速 |
电机功率 |
FS25-20-120 |
2 |
15 |
40 |
1.5 |
2900 |
1.1 |
1.5 |
20 |
41 |
1.6 |
|||
FS32 –25-125 |
6.5 |
15 |
51 |
2.1 |
2900 |
1.5 |
5 |
20 |
50 |
2.0 |
|||
FS 40-32-145 |
6.5 |
17 |
49 |
1.8 |
2900 |
3 |
8.5 |
20 |
50 |
2.2 |
|||
FS 50-40-160 |
25 |
30 |
70 |
2.1 |
2900 |
4 |
28 |
25 |
69 |
2.3 |
|||
FS 65-50-160 |
30 |
32 |
60 |
2.5 |
2900 |
5.5 |
28 |
35 |
59 |
2.0 |
|||
FS80 –65-160 |
50 |
32 |
62 |
2.5 |
2900 |
7.5 |
